壓濾機及泵選型參考

壓濾機

依據小型試驗的結果

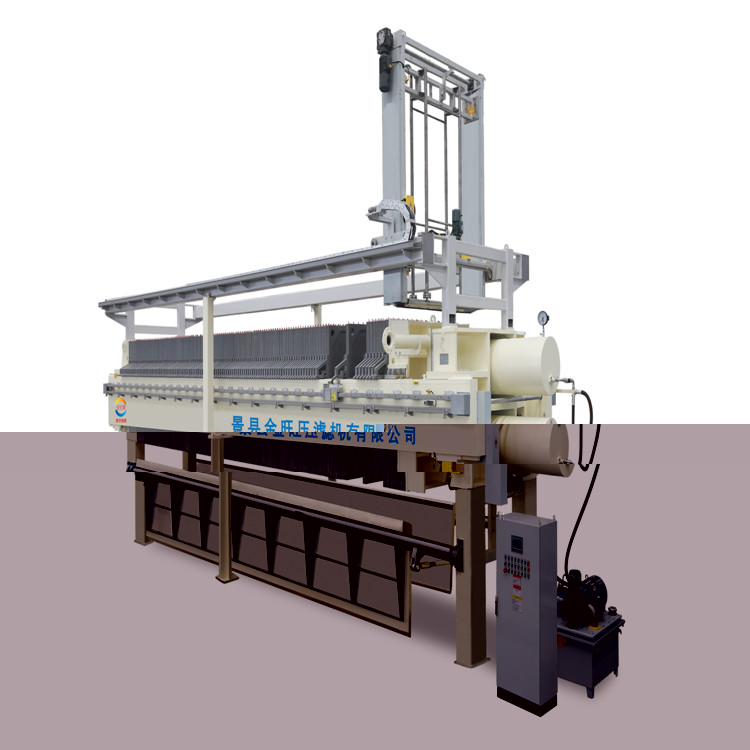

每日處理300噸磷精礦幹量的料漿，磷精礦真比重設定的2.8，濾餅含水份12%，小時處理1.3次（進料18min，反吹1min，壓榨4min，角吹幹3min，卸料15min，返回壓緊4min）每日工作18個小時。濾餅體VV=300/18/2.8+300/18*0.2/0.8=5.95+4.16=10.1 m³/時設定選擇XMZGF400/1600-U程控全自動隔膜壓濾機，單機濾室容積8m^3。選用參數nn₄₀₀=10.1/1.3/8=0.97選用一台XMZGF400/1600-U 的，為生産正常另備用一台，初期可用圓盤真空過濾機作備用。

2、渣漿泵

設定進料時間18min，進料濃度25-35%，按30%計算，計算每個循環可壓榨的固體量。設定初始濾餅含水20%，單循環處理量

Q=13 t/次 驗算濾室容積

V_礦=Q/2.8+Q/0.2*0.8=13/2.8+13/4=7.89

計算每個循環注進的漿體量 濃度25%計算每循環注入的料漿量和泵的流量。

Q_次=13/2.8+13*0.75/0.25=4.64+39=43.64m³/次Q_泵=43.64/18*60=145m³/時  選用180 m³/時 泵變頻揚程 78m 渣漿泵

3、貯漿槽的計算每小時注漿量為 43.64*1.3=56.73 m³/時系統應排除漿體量 =15/2.8+15*75/25=5.35+45=50.35 m³/時選用一台φ4*4.5雙葉輪攪拌槽， 槽體積56 m³ ，電機22Kw。
